Замена торцевого уплотнения Grundfos NB - инструкция для инженера

Торцевое уплотнение - это расходник. Замена торцевого уплотнения Grundfos NB - рутинная операция, которую инженер по насосам делает десятки раз. Но если сделать её неправильно, новое уплотнение "полетит" через неделю.

Вы когда-нибудь меняли уплотнение, запускали насос - а оно начинает подтекать через три дня? Знакомо. Значит, либо посадка была перекошена, либо на вал попала грязь, либо момент затяжки не тот.

Мы в Nasos-service.kz за 8 лет сменили сотни торцевых уплотнений на насосах Grundfos NB - от NB 40 до NB 200. И набили все шишки, которые можно было набить. В этой статье - выжимка опыта: как сделать замену правильно с первого раза.

1. Что такое торцевое уплотнение Grundfos и как понять, что оно "полетело"

Торцевое уплотнение (в народе - "торцовка") - это узел, который не даёт воде вытекать из насоса по валу.

На Grundfos NB с завода стоят уплотнения серии HQQE (патрубок со стороны двигателя) и иногда BAQE (двустороннее, для горячей воды).

Модель насоса	Уплотнение	Артикул Grundfos	Размер вала
NB 32-125	HQQE 12 мм	96919104	12 мм
NB 40-160	HQQE 16 мм	96919106	16 мм
NB 50-200	HQQE 22 мм	96919108	22 мм
NB 65-200	HQQE 28 мм	96919110	28 мм
NB 80-250	HQQE 35 мм	96919112	35 мм
NB 100-315	HQQE 50 мм	96919114	50 мм

Признаки неисправности:

• Вода капает или бежит по валу (самый очевидный)
• Визуально виден потёк в месте выхода вала
• В двигателе появилась вода (масло в клеммной коробке - плохой знак)
• Насос стал гудеть или вибрировать (вода попала в подшипник двигателя)
• Слышен шипящий звук при работе

2. Инструмент: что должно быть под рукой

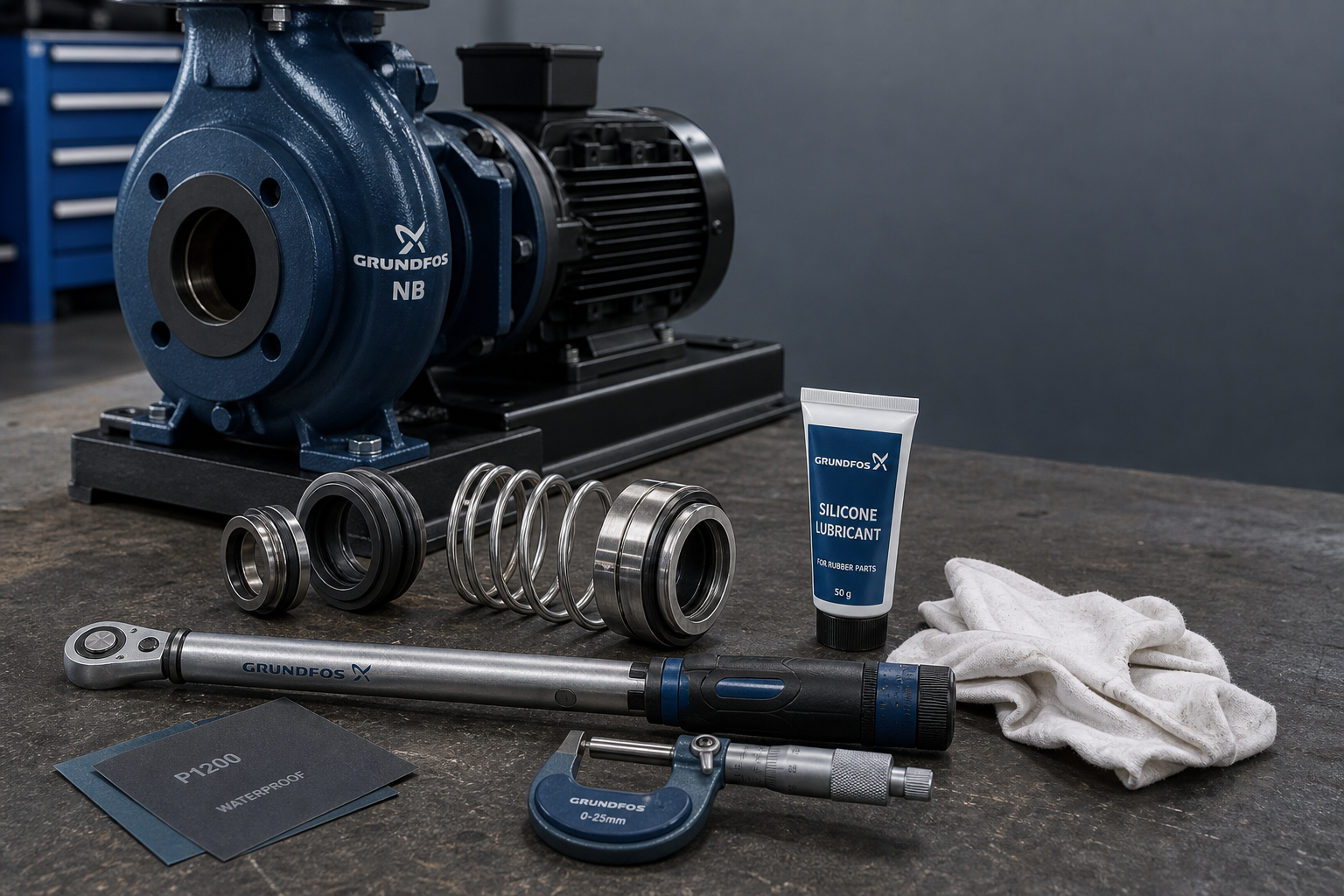

• Набор торцевых головок (8-24 мм) + трещотка
• Динамометрический ключ (до 50 Нм) - критично, не "на глаз"
• Монтажные лопатки (пластиковые)
• Надфиль / наждачка P1000 - зачистить вал
• Ветошь без ворса
• Уплотнение HQQE - строго по модели
• Смазка (WD-40, силиконовая смазка)
• Микрометр - проверить износ вала

3. Пошаговая инструкция

Шаг 1. Отключение и подготовка

1. Отключите электропитание насоса
2. Перекройте задвижки на входе и выходе
3. Слейте воду из корпуса
4. Подождите, пока насос остынет

Шаг 2-8. Демонтаж, замена и сборка

Полная инструкция включает: снятие кожуха муфты, демонтаж двигателя, извлечение старого уплотнения, подготовку вала (самый важный шаг!), установку нового HQQE, сборку и запуск. Ключевой момент - использование динамометрического ключа и проверка вала микрометром.

4. Типовые ошибки

Ошибка	Последствие	Как избежать
Перекос при установке	Течь сразу или через неделю	Устанавливать строго перпендикулярно валу
Грязный вал	Ускоренный износ	Зачистить и обезжирить
Неправильный момент затяжки	Деформация корпуса	Только динамометрический ключ
Масло для смазки	Разбухание резины	Только вода или силикон
Забыл спустить воздух	Сухой ход, сгорает за секунды	Всегда стравливать воздух
Изношенный вал	Быстрый выход уплотнения	Замерить микрометром
